產品型號 : 22RHA
產品描述

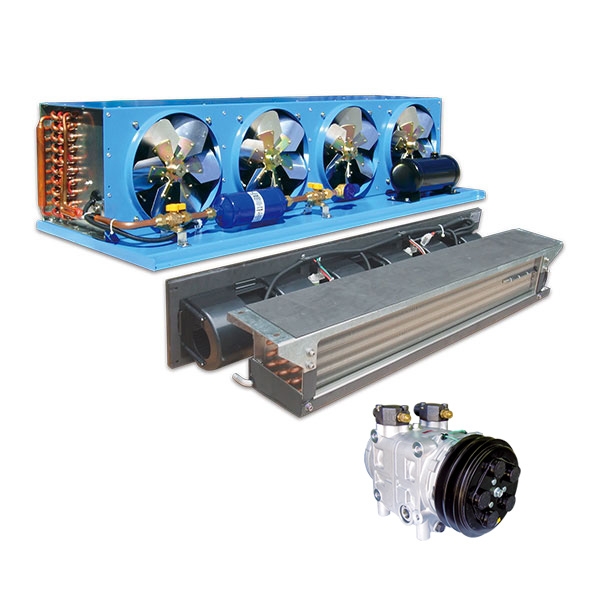

新一代的直結式冷氣系統

  • 系統主體採用防銹材質,堅固耐用。
  • 採用TM-31高效率壓縮機。
  • 採用符合世界環保標準R-134a冷媒。
  • 冷凝器採用高密度耐蝕性預塗型(藍波鋁片)。
  • 冷凝器搭配"SUPER COOLER"超冷凝器設計。
  • 控制面板提供故障碼提示功能,操作者可確實掌握系統狀況。
  • 台灣同業第一家通過 QS9000/ISO9002 國際品質認證公司。
  • 本公司專利字號:ZL 96 2 2644.0/ZL 96 2 18366.0/5934093/ZL 2005 2 0017347.3/ZL 2005 2 0017348.8/ZL 2006  2 0137282.0/106187/M 273469/M 274266/M 293175。

22rha


冷氣系統型式 22RHA 安全裝置 可溶栓 105±2℃溶化,
高壓控制器:380±10psi-ON,
低壓控制器:7±3psi-ON (ON時壓縮機停止運轉)
冷 房 能 力 17100 kcal / hr
68400 BTU / hr
蒸發器風量 2950 m3 / hr
冷凝器風量 4800 m3 / hr 壓縮機型式 TM - 31
消 耗 電 流 L35A M39A H43A 壓縮機重量 15.6kg (含皮帶盤)
冷凝器重量 67 kg 氣缸數 10
蒸發器重量 23.4 kg×2 排氣量 313c.c.
冷媒/容 量 R 134a/3.5kg 冷凍油/容 量 ZXL 100PG/500c.c.
發電機規格 DC24V-110A/DC28V- 100A 轉數 700~6000rpm

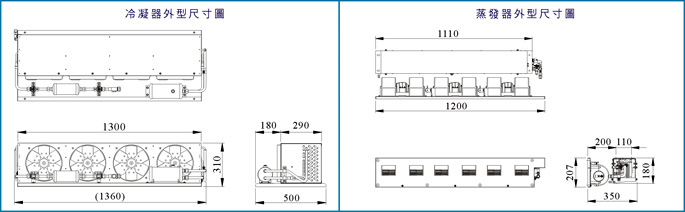

22RHA 冷氣系統基本尺寸圖

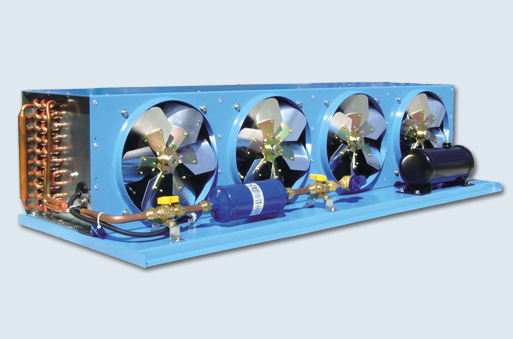

22RHA 冷凝器

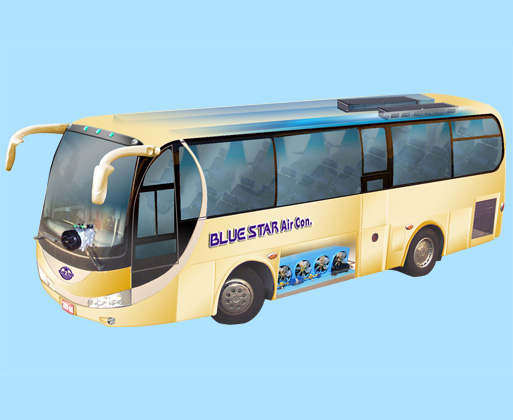

全車安裝示意圖
