產品型號 : 11RL
產品描述

新一代的分離式冷氣系統

  • 超強冷房功能，配合系統自動控溫裝置，使車內保持最舒適的溫度。
  • 採用符合世界環保標準R-134a冷媒。
  • 系統設計堅實，安裝不佔空間、保養維修迅速簡便。
  • 設有系統異常警示燈，系統異常時，能自動停止運作，以保護冷氣機體壽命。
  • 易維修、保養，達到省時、簡捷、經濟之目的。
  • 採用BS-630高效能壓縮機，鋁合金壓鑄主體，兼具質輕及散熱效果佳的特性。
  • 台灣同業第一家通過 QS9000/ISO9002 國際品質認證公司。
  • 本公司專利字號：ZL 96 2 2644.0/ZL 96 2 18366.0/5934093/ZL 2005 2 0017347.3/ZL 2005 2 0017348.8/ZL 2006  2 0137282.0/106187/M 273469/M 274266/M 293175。


引擎部份冷氣系統部份
引擎型式 KUBOTA V2203-E 冷房能力 23000 kcal/hr, 91310 BTU/hr 冷媒/容量 R134a/5.5kg
排氣量 2197c.c. 冷凝器風量 1100rpm/6400 m3/hr 1300rpm/7600 m3/hr 蒸發器風量 1100rpm/3900 m3/hr 1300rpm/4500 m3/hr
缸數 4 安全裝置 可溶栓 105±2℃溶化,
高壓控制器:380±10psi-ON,
低壓控制器:7±3psi-ON （ON時引擎停止運轉）		 壓縮機型式 BS - 630
迴轉數 高速：1300±50rpm 低速：1100±50rpm 氣缸數 W-6
燃油 高級柴油 排氣量 618c.c.
引擎機油壓力開關 0.3±0.1kg/cm2 冷凍油/容量 SW100 / 1750c.c.
引擎水溫開關 105±2℃ 總重量 500 kg

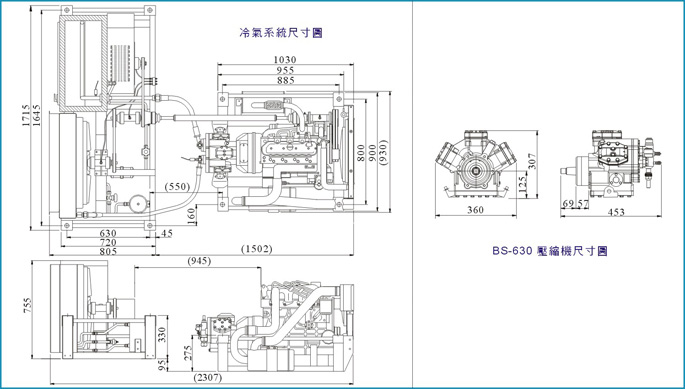

11RL 冷氣系統基本尺寸圖

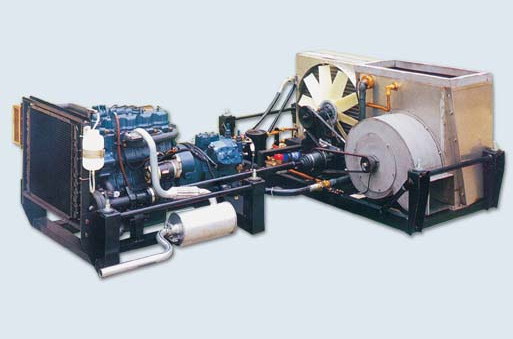

11RL 冷氣系統

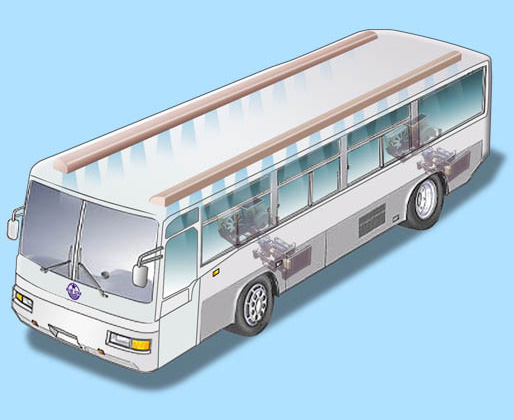

全車安裝示意圖
