產品型號 : H22RT
產品描述

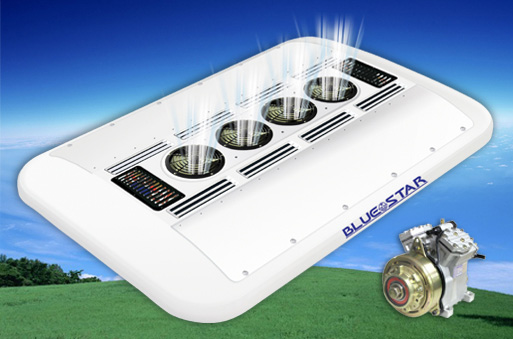

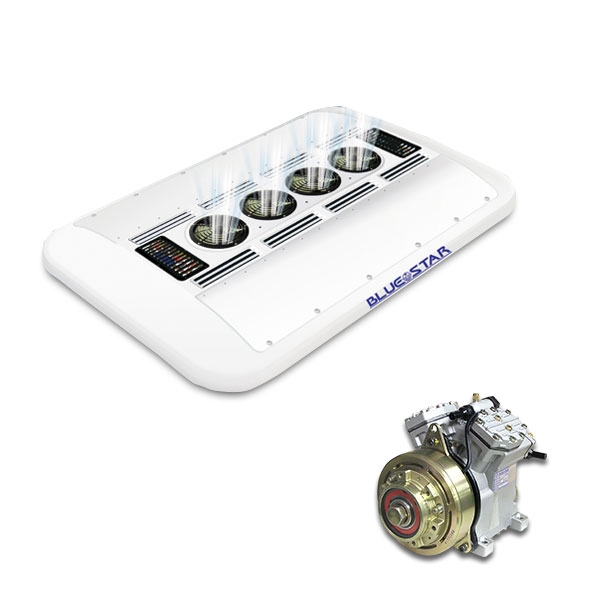

完全整合的頂置式冷氣系統

  • 採用UW-420高效能壓縮機,鋁合金壓鑄主體,兼具質輕及散熱效果佳的特性。
  • 主體外殼採用FRP材質。
  • 採用符合世界環保標準R-134a冷媒。
  • "SUPER COOLER"超冷凝器設計。
  • 控制面板提供故障碼提示功能,操作者可確實掌握系統狀況。
  • 台灣同業第一家通過 QS9000/ISO9002 國際品質認證公司。
  • 本公司專利字號:ZL 96 2 2644.0/ZL 96 2 18366.0/5934093/ZL 2005 2 0017347.3/ZL 2005 2 0017348.8/ZL 2006  2 0137282.0/106187/M 273469/M 274266/M 293175。


冷氣系統型式 H22RT 安全裝置 可溶栓 105±2℃溶化,
高壓控制器:380±10psi-ON,
低壓控制器:7±3psi-ON (ON時壓縮機停止運轉)
冷 房 能 力 21500 kcal / hr
86000 BTU / hr
蒸發器風量 3300 m3 / hr
冷凝器風量 5200 m3 / hr 壓縮機型式 UW - 420
冷媒/容 量 R 134a/4.5kg 氣缸數 V4
發電機規格/重量 DC28V-110A/8.8kg 壓縮機重量 42kg (含皮帶盤)
消 耗 電 流 L28A M34A H40A 排氣量 412c.c.
冷氣系統重量 155 kg 冷凍油/容 量 SW100 / 1450c.c.
轉數 500~3000rpm

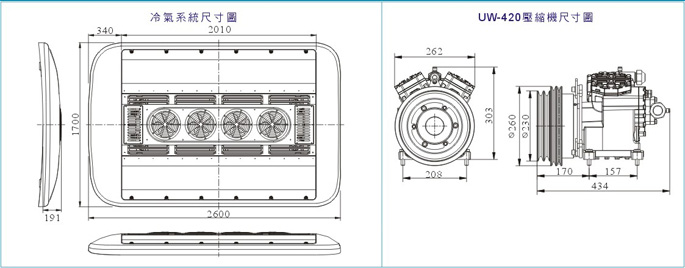

H22RT 冷氣系統基本尺寸圖

H22RT 冷凝器+UW-420壓縮機

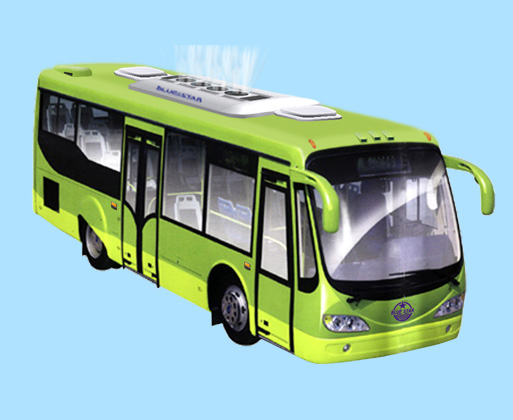

全車安裝示意圖
